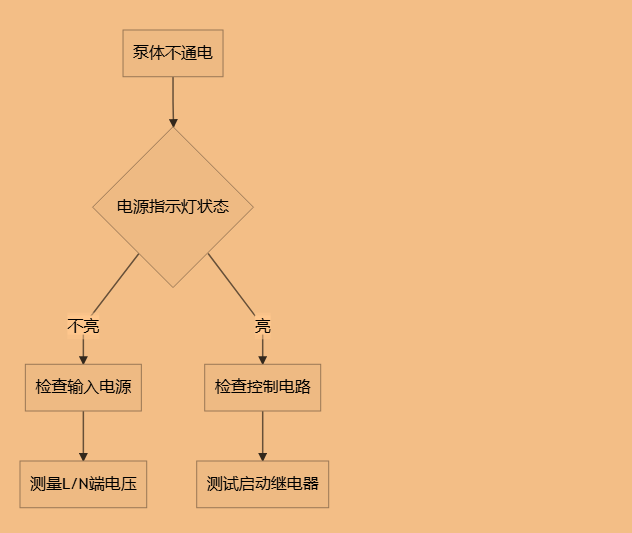

當新道茨計量泵突然不通電時，可能意味著從簡單保險絲熔斷到復雜控制板故障等多種問題。本文系統梳理了現場驗證有效的故障樹分析法，幫助您快速定位問題，恢復設備運行。包含電氣圖紙解讀、萬用表檢測技巧等實用內容，適用于機械師和電氣工程師。
電壓測量：
使用萬用表檢測配電箱端子（標準應為220V±10%）
相間電壓不平衡度>5%時觸發保護
常見故障：
斷路器跳閘（尤其雨季易受潮）
接觸器觸點氧化（電阻>1Ω需更換）
導通測試：拆下電機接線盒，測量線纜兩端電阻（應<0.5Ω）
絕緣測試：500V兆歐表測量對地絕緣（要求>2MΩ）
案例：某化工廠因電纜鼠咬導致單相斷電，模擬量信號異常波動
| 部件位置 | 規格 | 檢測方法 |
|---|---|---|
| 主控板保險 | 5A快熔 | 目視檢查熔斷指示窗 |
| 電源模塊保險 | 10A延時 | 萬用表蜂鳴檔測試 |
變壓器：
初級繞組電阻：約50Ω（380V型號）
次級輸出電壓：24VDC±5%
整流橋：
二極管正向壓降0.5-0.7V
反向電阻應>100kΩ
指示燈狀態：
RUN燈不亮：檢查5V電源芯片（如LM7805）
ERR燈閃爍：讀取故障代碼（參見手冊第7章）
典型維修：
更換電解電容（鼓包即失效）
補焊虛焊點（重點檢查大電流走線）
過載保護：按下熱繼電器復位按鈕（紅色）
相序保護：三色LED全亮表示正常
接地故障：使用鉗形表檢測漏電流（>30mA觸發）
# 繞組電阻平衡度計算R_uv = 15.6Ω # U-V相電阻R_vw = 15.8Ω
R_uw = 16.1Ω
unbalance = (max(R_uv,R_vw,R_uw) - min(R_uv,R_vw,R_uw)) / avg(R_uv,R_vw,R_uw) * 100print(f"電阻不平衡度：{unbalance:.1f}%") # >5%異常主/副繞組電阻比應為1:1.2-1.5
離心開關導通電阻應<0.2Ω
控制箱內濕度>85%時易引發短路
建議安裝防凝露加熱器（功率≥15W）
電子元件在>70℃環境壽命減半
電機繞組溫升超過80K需停機
新道茨計量泵不通電問題的90%可歸結為電源輸入、保險裝置、控制板三大類故障。建議配備真有效值萬用表和絕緣測試儀，按照"從外到內、由簡到繁"的原則逐步排查。定期維護可將故障率降低60%以上。
A：典型啟動電容故障（單相泵）或缺相（三相泵），需立即斷電檢查
A：需核對固件版本（如V3.2以上支持MODBUS RTU協議）
A：必須使用本質安全型工具（如FLUKE 707Ex認證萬用表）
A：加裝在線式UPS（至少3kVA容量）和浪涌保護器（40kA等級）
A：建議每周運行除濕模式（通電不啟動運行2小時）
